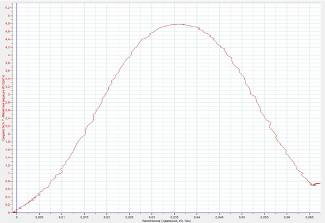

отримати графік залежності індукції магнітного поля котушки від відстані вздовж її вісі.
Обладнання:
штатив, екран, закріплений на датчику відстані, кат ушка, датчик магнітного поля DT156, датчик відстані DT020-1, з’єднувальні провідники, джерело струму, АЦП NOVA LINK, ПК.
Програмне забезпечення:
MultiLab.
Теоретичні відомості
Котушка, яка намотана на циліндричний каркас, створює всередині однорідне магнітне поле. На торцях котушки спостерігається картина магнітного поля, подібна до поля постійного смугового магніту. Це означає, що у котушки зі струмом можна виокремити два полюса – південний і північний, подібно до полюсів постійного магніту. Соленоїд – це одношарова котушка циліндричної форми, витки якої щільно намотані, а довжина котушки значно більша за її діаметр. Індукція поля всередині соленоїда визначається за законом: B=μ0N/l I, де μ0 – магнітна стала, N – кількість витків, l – довжина соленоїда, I – сила струму у соленоїді.

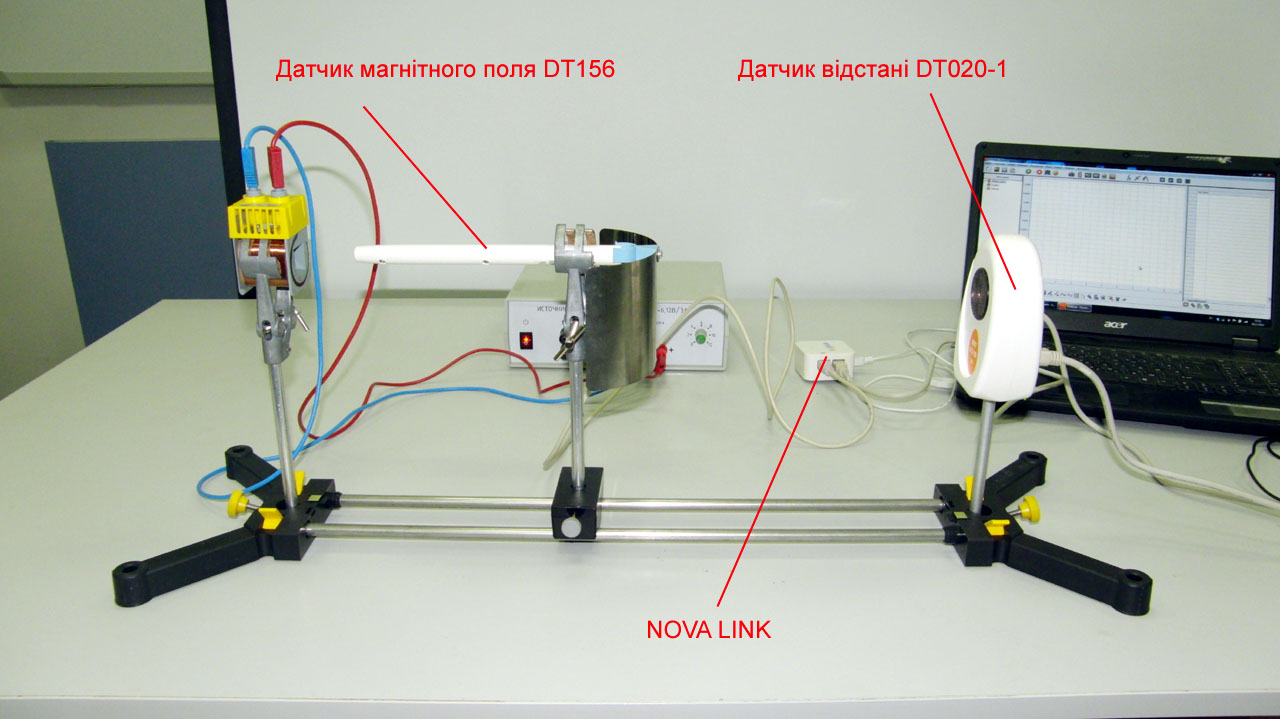

Експериментальна установка
Налаштування експерименту
1. Установіть на столі штатив.
2. Закріпіть в ньому котушку, датчик відстані і на рухомому кріпленні – датчик магнітного поля.
3. З’єднайте котушку з джерелом струму.
4. Установіть датчик магнітного поля на відстані не менше 20 см від датчика відстані.
5. Закріпіть на датчику магнітного поля екран для датчика відстані.
6. Оберіть на датчику значення ±10 мТл.
7. З’єднайте АЦП з USB входом ПК.
8. З’єднайте датчик магнітного поля і датчик відстані з АЦП, використовуючи перший і другий вхід.
9. Переконайтеся, що датчик налаштований правильно, для чого натисніть на короткий час кнопку Пуск, а потім Стоп. Графік індукції магнітного поля повинен бути горизонтальним і співпадати з віссю часу. За необхідності повторно обнуліть датчики.
, а потім Стоп
. Графік індукції магнітного поля повинен бути горизонтальним і співпадати з віссю часу. За необхідності повторно обнуліть датчики.
і Установити датчик на 0.
.
.
